O sistema ALVENA possui dois
tipos de entrada de dados. O
projeto pode ser lançado
diretamente no AUTOCAD,
INTELLICAD ou qualquer outro
sistema gráfico que identifique
instruções em AUTOLISP ou fará a
leitura de um projeto de
engenharia em um arquivo padrão
DWG. Após o lançamento dos
dados, o sistema fará a leitura
do projeto, apresentando uma
proposta técnica com as
seguintes opções de resultados:

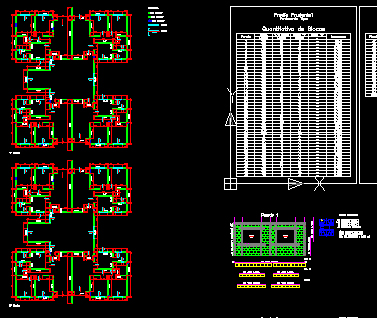

Planta de modulação detalhando a
primeira e segunda fiadas. Neste
ponto, será possível a
intervenção do Engenheiro ou
Arquiteto, que poderá analisar o
projeto apresentado pelo sistema
e propor as alterações que
julgar necessário. Detalhamento
da vista (elevação) das paredes
com as as armaduras construtivas
(de acordo com a parametrização
fornecida pelo usuário) e relatório quantitativo de
materiais utilizados no projeto.
|
|
A entrada de dados para o
cálculo da alvenaria estrutural
é a mesma utilizada na
paginação. O projeto é lançado
diretamente no AUTOCAD,
INTELLICAD ou qualquer outro
sistema gráfico que identifique
instruções em AUTOLISP e fará a
leitura das lajes, marcando os
seus apoios. Após a
identificação das lajes são
lançados os carregamentos para
todos os pavimentos e serão
executados os cálculos
estruturais contendo:

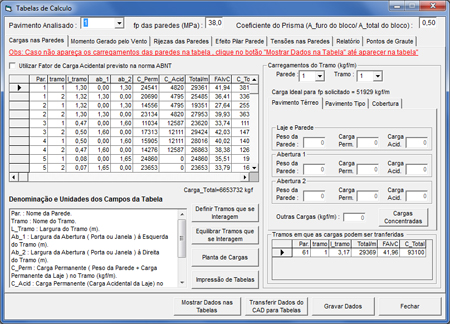

Planilha de Cargas nas
paredes, contendo o número
das paredes a ser estudada, os
tramos (trechos de cálculo),
identificação das aberturas, as
reações e carregamentos
referentes a cada parede, o peso
próprio da alvenaria,
platibandas, peso total da
estrutura para avaliação da
estabilidade e a FORÇA DE
COMPRESSÃO EM CADA PAREDE (Fcalv).
Planilha de Cálculo dos
momentos gerados pelo Vento.
De acordo com a norma, o usuário
irá informar a velocidade local
do vento, os coeficientes de
utilização local, os
coeficientes de arrasto do vento
e o sistema calcula as pressões
e cargas atuantes informando os
momentos gerados pelo vento em
cada pavimento, inclusive o
Ático.
Planilha contendo a Rigidez
das Paredes, onde em função
do peso global da estrutura e
momentos atuantes, o ALVENA2004
calculará a estabilidade global
da estrutura através do
parâmetro a.
Planilha contendo o cálculo
do EFEITO PILAR PAREDE, onde
será verificado se podem ser ou
não desconsideradas as aberturas
(estrutura do pórtico) para o
cálculo.
Finalmente, o sistema calcula as
TENSÕES NOS PRISMAS, onde
são mostrados ao Calculista as
tensões para prisma cheio e oco,
para alvenarias armadas e não
armadas. Neste ponto o sistema
irá sugerir o Fbk do bloco, Fak
da argamassa e Fgk do graute
para o projeto em questão.
Também irá definir os blocos a
serem grauteados por parede
(caso necessário).
|
